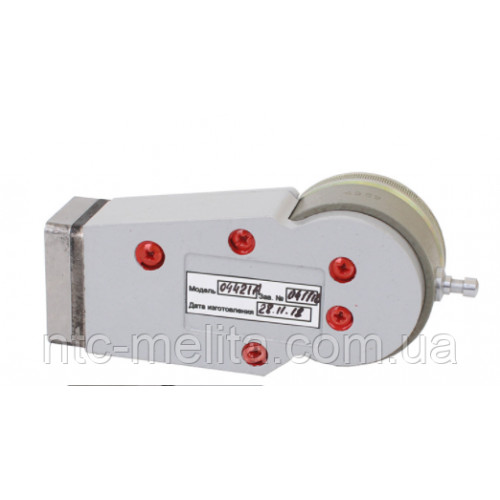

Твердомір сухих форм та стрижнів 04421А
Відкласти
Порівняти
Артикул: 04421
17 400 грн.
У наявності
Твердомір 04421 призначений для вимірювання поверхневої твердості сухих форм та стрижнів на формувальних та стрижневих ділянках, у службі ВТК ливарних цехів, в експрес-лабораторіях, цехових та заводських лабораторіях формувальних матеріалів та в дослідницьких організаціях.
Склад
Твердомір для сухих форм та стрижнів моделі 04421 складається з:
- корпуси, індентора,
- пружинного механізму,
- основи та індикатора.
Індентор твердоміра приводять у зіткнення з досліджуваною поверхнею форми, стрижня, зразка і притискають твердомір поки його опорна поверхня повністю не доторкнеться досліджуваної поверхнею. При цьому індентор, долаючи зусилля пружини, переміщається всередину корпусу на величину, що визначається твердістю досліджуваної поверхні. Переміщення індентора важелем передається штоку індикатора, що викликає поворот стрілки, яка фіксується в положенні, що відповідає твердості поверхні, що досліджується.
Пристрій та робота
Принцип дії твердоміра 04421 заснований на наростанні зусилля на зразок, що випробовується, індентором і фіксації максимального зусилля на індикаторі.
Оцінка твердості проводиться за опором при зануренні в зразок ножового наконечника (індентора) на глибину 0...2,5 мм під навантаженням 1,1...2,0 кгс (10,8...19,6 Н). Як зразок використовується стандартний зразок - "вісімка". Випробовування піддається поверхню зразка, звернена при його виготовленні до нижньої підставки ящика. При проведенні випробувань твердомір встановлюють опорною поверхнею на зразок таким чином, щоб ніж був зліва від краю зразка. Потім твердомір рівномірно переміщають зліва направо вздовж зразка, притискаючи його щільно до поверхні зразка. Червона стрілка-фіксатор призначена для фіксації максимального значення показань твердоміра.
Діапазон свідчень, од. твердості: Діапазон показань, Н | 0-100 0-19,62 |
Діапазон виміру, од. твердості: Діапазон вимірів, Н | 30-100 12,753-19,62 |
Ціна 1 розподілу шкали, од. твердості: Ціна 1 поділу шкали, Н | 1,0 0,981 |
Індентор: | Форма – клиноподібний сегмент Радіус сегмента, мм – 16±0,2 Кут клину сегмента, град – 60°±40´ Виліт від опорної поверхні – 2,5±0,1 Показання твердоміра при цьому < 0,294 |
Початкове зусилля пружини, що впливає на індентор, Н: | 12,753 (при 30 одиницях твердості) |
Зусилля пружини при максимальному ході індентора, Н (кгс): | 19,62 (при 100 одиницях твердості) |
Наведена похибка виміру в діапазоні 30-100 од. твердості:: | за зусиллям впливу на індентор ±5 % після переміщення індентора ±3 % |
Термін служби твердоміра, років: | 6 |
Напрацювання на відмову, кількість вимірів | ze:10.0pt">5000 |
Вага твердоміра, кг: | 0,2 |
Габарит твердоміра (В*Ш*Г), мм: | 70*45*28 |
- Твердомір для сирих форм та стрижнів 04412А у складанні
- Пластиковий футляр
- Свідоцтво про калібрування
